UWB雷达体征及睡眠监测方案
方案概述
通过超宽带（UWB）生物雷达监测技术，对呼吸引起的胸腹部运动进行探测，人体的呼吸和心率。
方案特性
检测精准
精准检测呼吸睡眠暂停和低通气综合征
安全可靠
非接触，抗干扰，免维护，高可靠性
检测距离灵活可调整
发射功率是手机蓝牙的1/400，安全无辐射
部署方便
免维护，高可靠性
即插即用，管理员工作站软件，报告打印查看方便
工作站可连接多台主机，大数据纳入后台管理
支持蓝牙/WiFi/GPRS/NB-IoT等多种上传方式
方案功能
睡眠监测
睡眠报告，数据分析
体征监测
实时监测呼吸率、心率
跌倒监测
跌倒告警，语音求助
人体存在
有、无人存在持续探测
生物雷达感知技术优势
非接触式
无需与人体有任何接触，无感监测不侵犯隐私微波监测，不成像
精准度高
毫米级精确度，精准感知记录心跳、呼吸等微动数据
安全放心
功耗低，辐射小于手机的千分之一，对人体无伤害

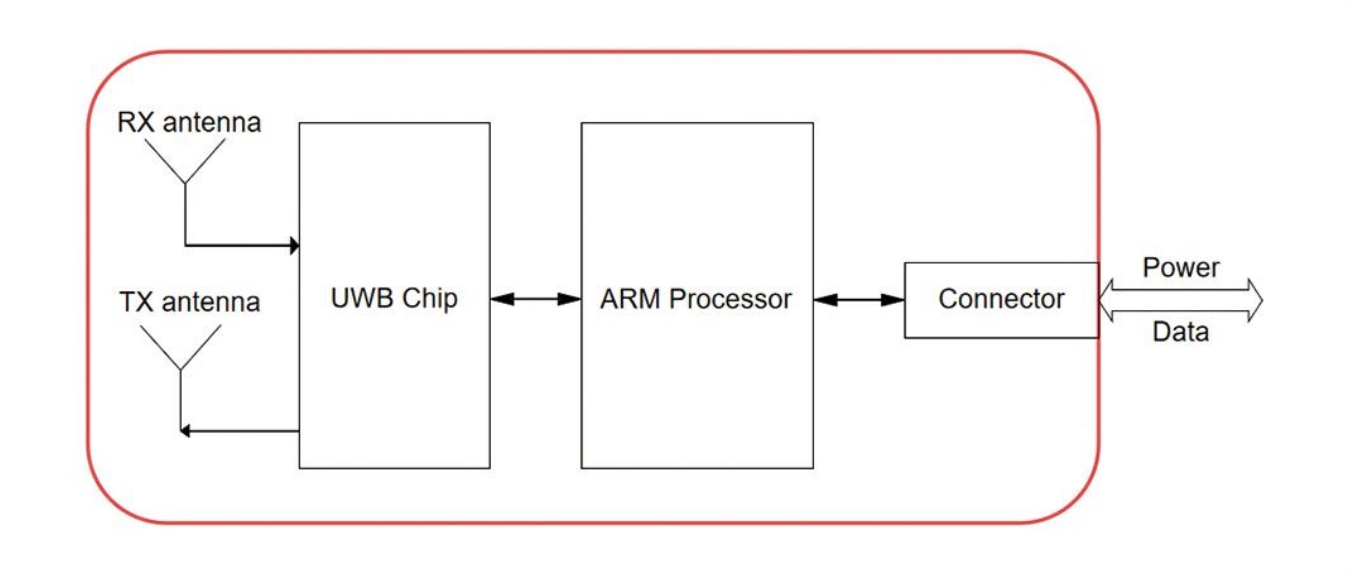

方案框图
方案参数
| 方案功能 | 呼吸、心率、体动、在床/离床、异常告警、睡眠报告 |
电气与机械参数 | |
工作电压 | 4-6V |
工作电流 | ≤200mA |
功耗 | ≤1W |
工作温度 | -20~+50℃ |
存储温度 | -40~+80℃ |
接口 | Type-C |
通信方式 | WiFi |
性能参数 | |
监测范围 | 0.5~3m |
呼吸率 | 1~40次/分钟 |
心率 | 40~150次/分钟 |
呼吸率精度 | 98% |
心率精度 | 90% |
射频参数 | |
工作频段 | 6.5~8.1GHz |
平均发射功率 | -10dBm |
天线波束宽度 | ±35° |
天线增益 | 6dBi |
