锦锐单片机CA51F152S6A/B/ P6A PWM+ADC+触控型8051MCU
16KB Flash, 1KB RAM 集成了 12Bit ADC\PWM、I2C、UART\Touch Key
CA51F152 系列芯片是基于 1T 8051 内核的 8 位微控制器，通常情况下，运行速度比传统的 8051 芯片快 10 倍，性能更加优越。内置 16K Flash 程序存储器，可多次重复编程的特性，给用户开发带来了极大的方便。不仅保留了传统 8051 芯片的基本特性，还集成了 12Bit ADC 、Touch Key、16 Bit PWM、UART、I²C 以及低电压检测(LVD)等功能模块。支持PWM、I2C、UART 外设可以映射到任意管脚，支持8 个大灌电流管脚，软件可实现双扫LED 屏显示功能。支持 IDLE、STOP 和低速运行三种省电模式以适应不同功耗要求的应用。强大的功能及优越的抗干扰性能使其可广泛应用于各种家电控制、家用照明、蓝牙音箱、玩具控制及各类消费类电子产品中。
CA51F152S6/CA51F152P6产品概述
内核 工作电压
● CPU：1T 8051，最高速度比传统8051快10倍 ● 工作电压：2.2 - 5.5V宽电压工作范围
● 兼容8051指令集，
● 双DPTR工作模式, 可用于数据快速搬移
存储器 中断系统
● Flash: 16KB，支持多次重复擦写 ● 7 个有效中断源
● Flash可划分为程序空间和数据空间 ● 两级中断优先级，支持中断嵌套
● 数据空间可用于存储掉电需要保存的数据，可省略EEPROM ● 2 个外部中断源
● RAM:256Bytes 内部RAM 768 Bytes 外部RAM ● 5 个外部中断源INT0~INT4
● 外部中断触发沿选择：INT0~1(上升沿、下降沿)、
● INT2~4(上升沿、下降沿、双沿)
● 中断输入引脚选择：INT0(P0.0)、INT1(P0.1)、INT2(P0.2)、INT3(P0.3)， INT4 可选除P0.0~P0.3 外的任意GPIO 引脚为中断输入引脚
时钟系统 通用输入输出口（GPIO）
● 外部低速振荡器： 32.768KHz ● 最多支持 26 个GPIO口，支持推挽、开漏、上拉、下拉、高阻模式
● 内置低速RC振荡器：128KHz ● 推挽输出时，单个GPIO 源电流最高可达18mA@5V，
● 内置高速 RC 振荡器：16MHz ，精度为±1%@25℃（出厂校正） 灌电流最高可达40mA@5V
● 2.3V-5.5V 最高频率 8MHz， ● 8 个大灌电流GPIO(P0.0 ~ P0.7)，可用于高亮LED 屏显示
2.7-5.5V 最高频率 16MHz ● GPIO 可软件模拟成1/2 BIAS 的LCD 驱动，不需外接电阻
模/数转换器（ ADC） PWM
● 支持 6 通道 12 位 SAR ADC ● 支持 4 通道 PWM，在 16 位范围内可任意配置周期和占空比
● 支持 2 种基准电压源：VDD、内部基准（1.5V） ● 支持可直接输出内部时钟功能
● 选择内部电压为基准电压时可测量 VDD 电压 ● 支持PWM 中断功能
触摸按键（Touch Key) TMC功能
● 最大支持 26个触摸通道, 不需外接电容 ● TMC 定时器的时钟源可选IRCL 或XOSCL
● 可设置内部充电和内部基准 ● 可配置中断时间为 1-256 个最小单位时间
● 内置触摸跳频功能，可显著提升抗电压脉冲注入 (CS) 性能 ● 中断时间最小单位:
● 高抗干扰性，符合 EMC(CS 动态10V，EFT 4KV) 标准 当时钟源选XOSCL 时为128 个XOSCL时钟周期
● 支持触摸省电模式 当时钟源选IRCL 时为512 个IRCL 时钟周期，
● 支持触摸通道并联，可用于实现低功耗模式
复位模式 定时器
● 芯片支持多种复位源：硬复位，软复位，看门狗复位，低电 ● 3个16位通用定时器: 定时器0，定时器1，定时器2
压检测复位，上电/掉电复位
低电压检测（LVD） 看门狗
● 检测电压可设置为 2.7V，3.3V，3.7V 和 4.2V ● 27位看门狗定时器，16位调节精度，可配置看门狗复位或中断
● 可设置低电压复位或中断
I2C接口 通用串行接口（UART）
● 内置 1 路I2C接口，支持主从模式，支持标准/快速/高速模式 ● 支持 1 个UART接口
● 支持 1 字节接收缓存
低功耗 程序下载和仿真
● STOP模式，电流<10uA ● 支持ISP和IAP
● IDLE模式，电流<15uA ● 支持在线仿真功能
● 低速运行模式，电流<30uA

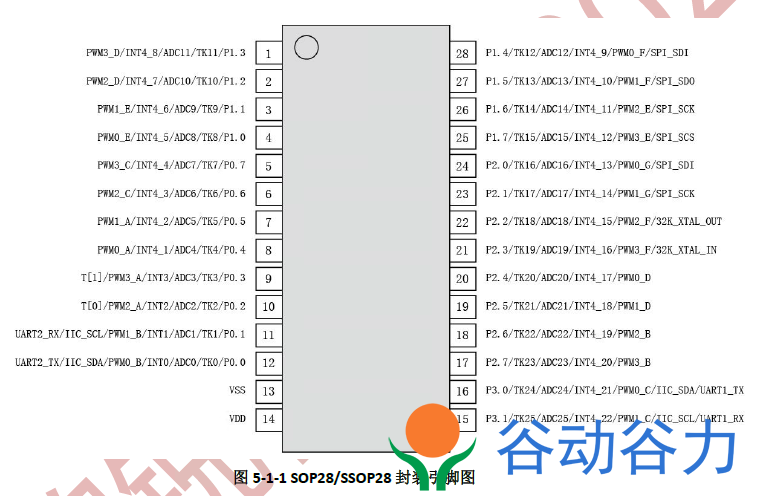

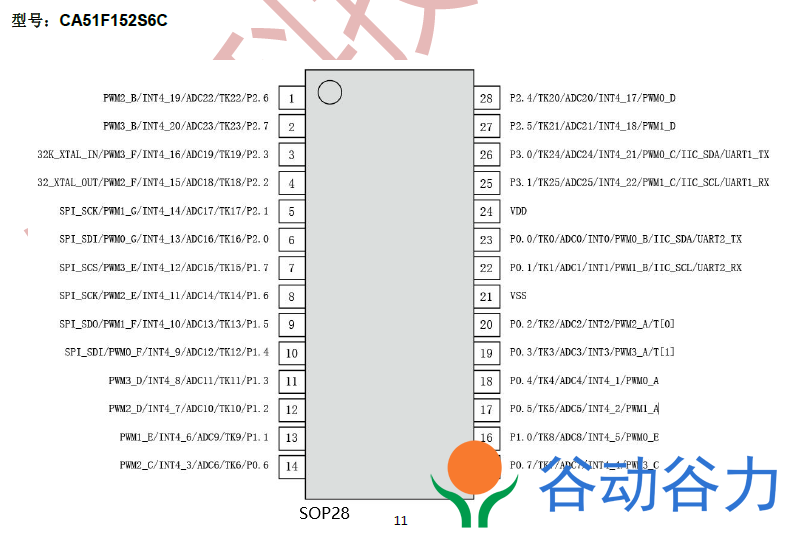

封装形式
内部框图
选型列表
包装方式
管装SOP28
量大价优, 保证原装，现货。少量（3K内)或样品请直拍,付款后24小时内发货。 可议价，批量低呼你的想象。
QQ:470047200 微信号：mingjian_fan
Email:fan@sunsili.com
购买链接：https://item.taobao.com/item.htm ... 29R&id=692816082111
对比 CA51F152S1 触摸芯片只要0.xx, 还带MCU： ADC PWM等
－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－
支持服务
关于这颗芯片的任何技术问题可以随时沟通。我们提供术支持, 代改程序, 代写程序服务.接入涂鸦平台
可出程序芯片或PCBA，目前已做项目RGB（幻彩）灯带控制器，冷暖色LED灯，大功率植物照明控制等。、
从STM8S003或其他MCU到CA51F003移值服务, 还提供程序代开发服务
资料下载：
更多锦锐单片机：
